剪力墙结构怎样布置才是最省的？

　　剪力墙结构，即由剪力墙组成的承受竖向和水平作用的结构。目前结构墙结构广泛应用于高层住宅建筑，但对于抗震设防烈度较高的区域，诸如北京，由于当地不认可异形柱规范，故即便6层高的住宅楼也会采用剪力墙结构体系。

　　需要注意的是：对于对品质要求不高的住宅建筑可采用框架-剪力墙结构体系。通常来讲对于框架-剪力墙结构框架承担的倾覆力矩在20%-30%是比较经济的。

　　1、尽量在角部布置剪力墙。

　　2、核心筒，竖向交通处布置剪力墙。

　　3、在离刚心最远处要特别加强。

　　4、墙体尽量布置成L， T等简单形式，不要过于复杂，同时剪力墙的翼墙长度尽量大于等于翼墙厚度的3倍，以减少约束边缘构件的长度及配筋。

　　5、尽量减少短肢剪力墙的出现，当短肢剪力墙承受的倾覆力矩超过 30%时，即为具有较多短肢剪力墙的结构，此种结构短肢墙承受的倾覆力矩不宜超过 50%

　　6、墙长度不宜大于8米，避免受弯后产生大裂缝及拉断钢筋。

　　7、避免刚度突变，比如出屋面电梯间要适当加强，减小鞭稍效应。

　　（1）层间位移角 1/1000(广东地区1/800）

             层间位移角越接近限值，表明其刚度越适宜。

　　（2）墙肢间距【经验数据，经供参考，具体情况要根据具体的房屋层数高度及风载大小等综合考虑。】

　　低烈度区（ 6、7 度区）剪力墙的间距一般为 6~8米

　　高烈度区（ 8度区）剪力墙间距一般为 3~5米

　　（3）钢筋及混凝土含量

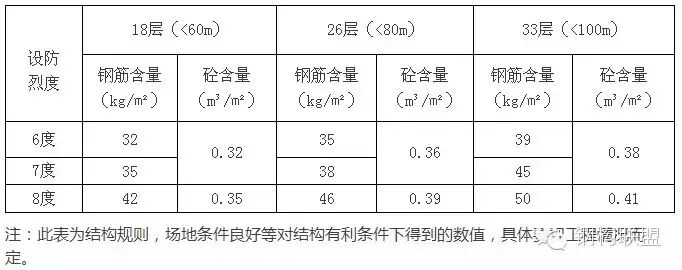

　　剪力墙结构钢筋及混凝土指标一览表



　　1、在框架剪力墙结构中，单片剪力墙承受的水平剪力不应超过 30%。

　　2、注意短肢剪力墙、一字墙的轴压比限值及相应的配筋率要求。（高规 7.2.2）

　　3、一字形独立剪力墙是指纯独立的，若与它有连梁相连，则不是一字形独立剪力墙。并要注意此种剪力墙底部加强部位及其他部位的墙厚要求。

　　4、除首层外，变截面处的轴压比容易超。要注意查看。

　　5、剪力墙墙身及边缘构件配筋不必过分放大，满足规范即可。

剪力墙的布置从根本上决定了一个工程的造价，尤其是对于规模比较大的高层建筑的开发这一点就体现的尤为明显。剪力墙的布置清爽、合理，也会方便整个建筑的使用，装修，同时还会缩短工期。
